2015无塔变频供水设备中的变频水泵控制柜功能介绍

2015/10/22 14:28:04      点击:

2015无塔变频供水设备中的变频水泵控制柜功能介绍



    变频水泵控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示,并具备单泵及多泵控制工作模式,多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。

    变频水泵控制柜典型应用:恒压供水、消防、喷淋、中央空调、给排水、港口机械、机床、锅炉、造纸机械、食品机械等。



变频水泵控制柜控制类型:

1、液位控制:该控制柜配高性能浮球开关,根据液位的高、低变化,自动控制给排水泵的开、停。

2、压力控制:外接电接点压力表或压力控制器,可根据管网压力的变化自动开泵、关泵,本型大量应用于生活给水及消防增压系统。

3、温度控制:外接温度控制器,根据设定的温度范围开泵或关泵,应用于恒温、热交换系统等需温度控制的场合。

4、时间控制:机箱面板设有时间设定按扭和显示器,用户可根据定时需要控制水泵的开启和关闭,适用于各种定时或有规律的间歇式工作方式的控制。



变频水泵控制柜启动方式

  直接启动、星三角降压启动、自耦降压启动、软启动及变频启动等。使用时应该根据供电条件等因素选择适当的启动方式。

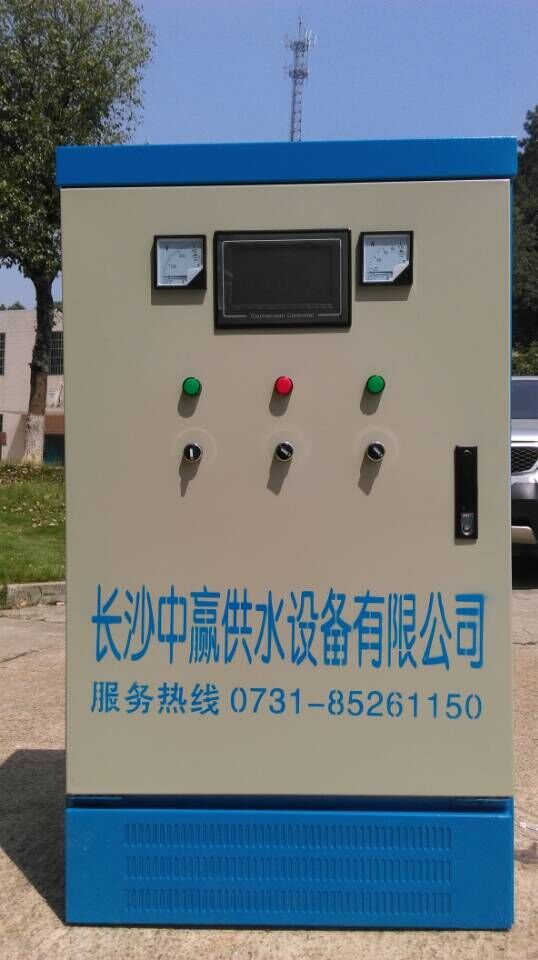

2015无塔变频供水设备中的变频水泵控制柜功能介绍

变频水泵控制柜功能介绍:

1、 消防泵控制柜

  消防泵控制柜分消火栓用控制柜、自动喷淋用控制柜及消防稳压泵控制柜等,可分一用一备和二用一备等。工作泵故障时备用泵延时自动投入,水泵由消火栓箱内按钮、水流继电器、压力开关及消防系统等控制,水源无水报警。并设有工作状态(手动、自动)选择开关,信号指示及反馈。可配消防巡检等功能。

2、 生活给水泵(恒压给水)控制柜

  生活给水泵(恒压给水)控制柜分液位控制柜、压力控制柜及恒压变频控制柜等,可以分为一用一备、二用一备等。工作泵故障时备用泵延时自动投入,水泵由水箱水位控制、压力表控制及远程控制系统等控制,恒压给水是管网压力通过远传压力表或压力变送器检测,经过运算输出4-20mA或0-10V给变频器,变频器根据信号调节水泵转速来满足水泵流量变化要求,从而实现恒压变量给水,节约能源。并设有工作状态(手动、自动)选择开关,信号指示及反馈。水源无水报警及自动停泵保护。

3、 热水循环泵控制柜

  热水循环泵控制柜可控制一台或多台水泵,一般是一用一备,两台互为备用,工作泵故障时备用泵自动投入,也可以轮换工作。水泵由温度控制或远程控制。并设有工作状态(手动、自动)选择开关,信号指示及反馈

4、 冷冻(冷却)水泵控制柜

  冷冻(冷却)水泵控制柜控制多台水泵,一般都是互为备用,轮换工作,工作泵故障时备用泵自动投入由控制器或远程控制。并设有工作状态(手动、自动)选择开关,信号指示及反馈

5、 排水泵控制柜

  排水泵控制柜可控制一台或多台水泵,一般是一用一备,互为备用,工作泵故障时备用泵自动投入。由单液位或多液位控制还可以远程控制。高水位启动,低水位停泵,超高同启,自动轮换等。并设有工作状态(手动、自动)选择开关,信号指示及反馈。



变频水泵控制柜技术参数:

1、直接启动控制柜

  控制电机功率:0.37-15KW;

  控制电压:380V;

  控制水泵台数:1-4台。

2、星三角降压启动控制柜

  控制电机功率:15-160KW;

  控制电压:380V;

  控制水泵台数:1-5台。

3、自耦降压启动控制柜

  控制电机功率:15-160KW;

  控制电压:380V;

  控制水泵台数:1-5台。

4、软启动、变频调速控制柜

  控制电机功率:0.18-250KW;控制电压:380V;

  控制电机台数:1-7台;

  压力控制精度:0.02MPa或-0.02MPa

5、使用条件

  供电电源:市电、自备电网、柴油发电机组;三相交流380V,(-10%,+15%),50HZ



变频水泵控制柜适用电机:

       变频异步电机

  起动频率:可作频繁起动,建议每小时不超过20次

  防护等级:IP41或IP20

  水泵控制柜环境条件:

  海拔不超过2000米(超过2000米应降容使用)、环境温度在-25℃--- +40℃之间、相对湿度不超过95%,无凝露。振动小于0.5G
