水泵变频器接线图及供水自动控制系统应用

前言

    水是人类最宝贵的资源，是人类生存的基本条件，又是国民经济的生命线，水工业是以城市及工业为对象，以水质为中心，从事水资源的可持续开发利用，以满足社会经济可持续发展的所需求水量作为生产目标的特殊工业。在水的开采、加工、输送利用过程中，供水设备是其必不可少的工具。

供水现状与恒压供水设备

    一般规定城市管网的水压只保证6层以下楼房的用水，其余上部各层均须提升水压才能满足用水要求。传统的方法是水塔、高位水箱或气压罐式增压设备，其设备一次投资费用高，并且必须由水泵高于实际用水高度的压力来提升水量，其结果往往增大了水泵的轴功率和能量损耗，在使用这些传统的供水方式，还容易造成水的二次污染。

根据工业生产、生活、农业节水灌溉工程等用水的要求，应用CHV160系列的供水专用变频器，可快速装配成恒压供水系统。它集变频调速技术、PLC技术、PID控制技术等为一体，可组成完整的闭环自动控制系统。

恒压供水原理

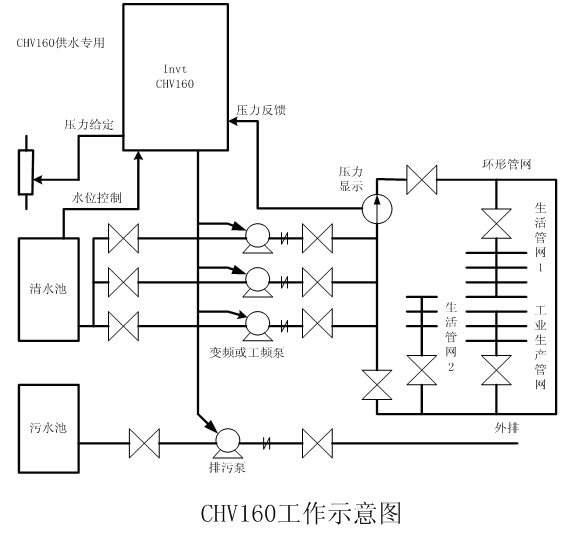

    供水自动控制系统工作时，设备通过安装在供水管网上的高灵敏度压力传感器来检测供水管网在用水量变化时的压力变化，不断向变频器传输变化的信号，经过微电脑判断运算并与设定的压力比较后，向控制器发出改变频率的指令，控制器通过改变频率来改变水泵电机的转速与启用台数，自动调节峰谷用水量，保证供水管网压力恒定，以满足用户用水的需求。CHV160恒压供水原理图如下：

恒压供水优点

CHV160系列供水专用变频器设计理念源于丰富的工程实践，具有以下优点：

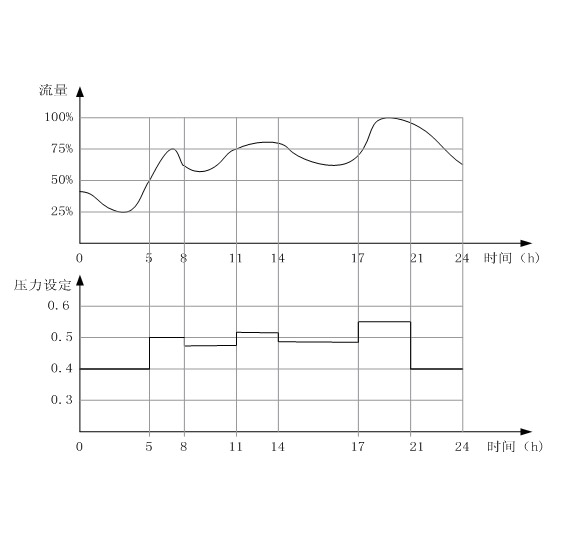

1.多段压力设定：每天可达八段压力设定，可随时间不同，更改压力给定量。如为适应生活供水中的3个用水高峰期的流量波动，设置三个高压力供水时段。

2.休眠控制功能： 能使系统进入休眠控制状态，并能控制专用的休眠小泵，如参数设置休眠唤醒使能，将能唤醒工变频运行；特别适合夜间供水急剧减少的时刻。

3.定时轮换功能： 经过设定的时间，让系统中的水泵进行轮换，使系统中的所有水泵轮流参与运行工作，有效地防止泵的锈死现象，提高设备的综合利用率。降低维护费用。当泵的容量基本相同时，选择定时轮换功能比较合适，以免造成系统工作的震荡。

4.进水池液位检测及控制功能： 对清水池的液位进行检测及控制，当进水池水位由高到低变化，水位高于下限水位时，系统按照正常设定压力运行；当水位低于下限水位而高于缺水水位，系统按照非正常备用压力运行；当水位低于缺水水位时，系统停止所有的运行。

当进水池水位由低到高变化，水位低于下限水位前，系统不运行；当水位高于下限水位而低于上限水位，按照非正常备用压力运行；高于上限水位后，系统恢复正常压力运行。

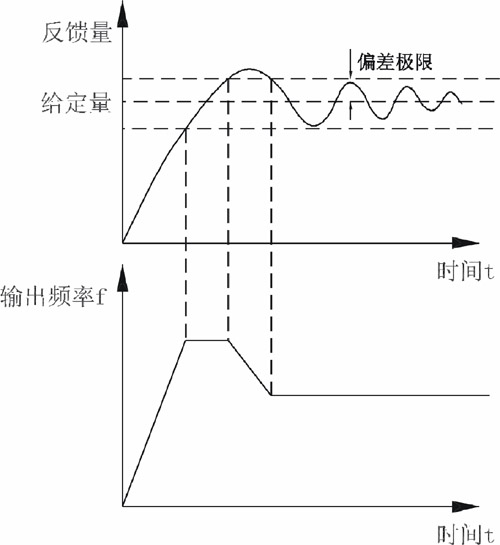

5.压力容差范围调节功能： PID调节有容差范围,当反馈压力在设定压力值的偏差极限内,压力调节器停止调节,以提高压力调节系统的精度与稳定性。

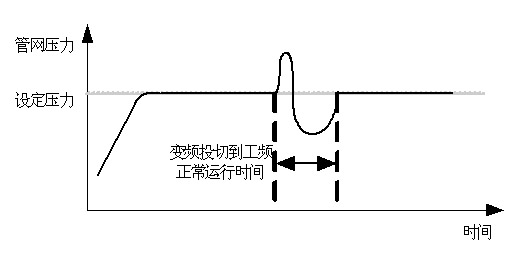

6.平滑的水泵切换功能： 当进行加减泵时，始终保持一台变频泵运行中，以使管网的压力不会突变。对变频泵投切到工频泵，可设定变频泵投切频率，变频泵运行在较高的频率，再投切到工频运行，保证管网压力的稳定。
