时间继电器工作原理
在交流电路中通常采用空气阻尼型时间继电器,利用空气通过小孔节流的原理来获得动作的。它由电磁系统、机构和触点三部分组成。 具体的过程如下:
当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落,经过一段时间之后,火撒感下降到位置,便通过杠杆推动触点,是动断触点断开,动呵触点闭合。从线圈通电到触点完成动作,这段时间就是继电器的时间。时间可以根据螺钉调节空气室进气孔大小来改变,继电器依靠恢复弹力作用而复原。

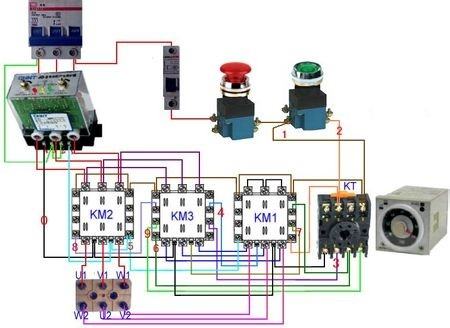

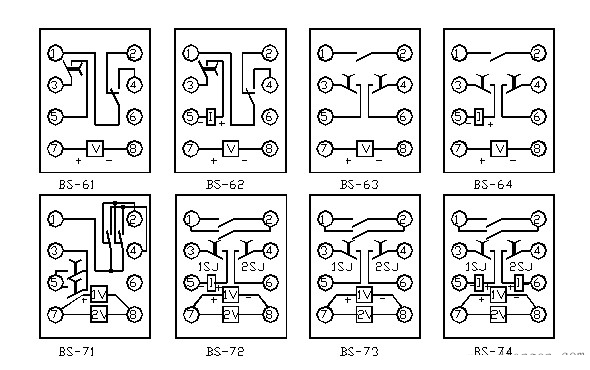

时间继电器接线图
时间继电器的接线方法有几种,控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不一样,时间继电器一般都是专业的人事咋把弄,如果是外行的人,很容易被一串串的数字弄昏头的。
