PLC在无负压二次供水设备系统中的应用

1、引言

    PLC无负压供水是在变频恒压供水的基础上发展起来的，它的先进之处在于将系统直接与自来水管网串联对接，而不用建立水池和设置水箱，供给用户的水完全在一个密封的环境中，避免了饮用水在供水过程中的二次污染。这种供水方式实现了无池供水与变频恒压供水的结合，能够达到比其它供水方式更环保节能的效果。此外在供水过程中，充分利用自来水原有的压力，因此可节电50%以上。不仅如此，无负压供水系统结合真空抑制、稳流补偿、预压平衡补偿、能量储存释放、变频调速和智能控制等技术，在供水的同时不，会对市政管网产生压降，从而保证了市政管网的正常运行。

2、PLC无负压供水工艺概述

    PLC无负压二次供水设备控制系统的核心概念就是通过变频器控制水泵的运行频率，达到节能供水的效果，同时系统还加入了市政管网保护功能、水泵保护功能以及故障处理等功能。为了节约成本，目前人们大多采用一个变频器控制多个水泵的变频运行方式，也就是我们常说的一拖二、一拖三或一拖四等控制系统。采用这种方式，变频器轮流控制各个水泵变频运行。

    水泵的运行方式有两种，一种是变频运行，一种是工频运行。水泵的运行方式由中央控制器根据用户用水量的多少自动控制。系统启动后，水泵首先变频运行，当用水量增加时，变频水泵转换为工频运行，并启动下一台水泵变频运行。用水量减少后，工频水泵退出运行，水泵的投切过程如此循环反复。

    在用水量很少，或没有用水时，为了节能与延长水泵的使用寿命，水泵还可以进入休眠状态。当用水量增加时，水泵会自动从休眠状态中被唤醒。当一台水泵长时间运行时，为了使各个水泵均衡运行，系统会自动选择运行时间最短的水泵运行。当有水泵出现故障时，系统会自动跳过该水泵，不会影响其他水泵的投切过程。

3、PLC无负压二次供水设备控制系统结构设计

    在传统的无负压供水设备中，控制器大多采用单片机设计，这种控制器一般都不允许用户对其内部的程序进行修改。如果想增加一些功能，则必须找控制器的供应商帮助完成。这就导致了系统的灵活性较差，而且这种控制器一般都没有经过可靠性测试，在可靠性方面可能存在或多或少的问题。

    PLC无负压二次供水设备采用PLC作为核心控制单元，在可靠性上得到了保证，其开放的编程环境也使系统开发和维护更加方便。不仅如此，和利时还为无负压供水设备提供了标准的例程，用户可以直接使用这个例程搭建无负压供水控制系统，或者可以根据需要对例程进行简单的修改，这样大大提高了系统的建立效率以及系统的开放性。

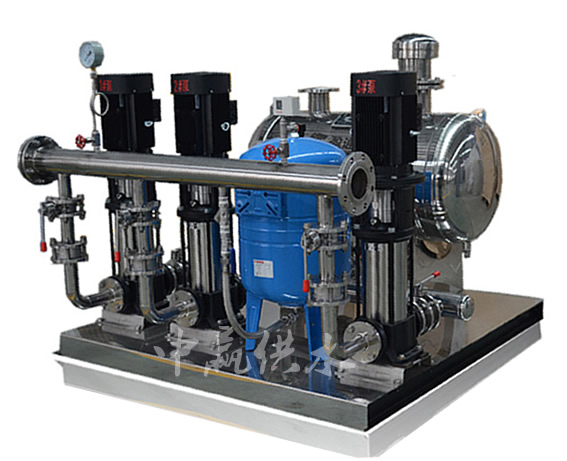

    本次设计针对1拖3无负压供水控制系统。系统主要由PLC、变频器、离心泵、压力传感器、水位传感器、缺相保护器、故障报警灯等组成。PLC负责三个水泵的投切控制算法，根据管网出口的设定压力动态调节变频器的输出频率，以及实现倒泵、休眠、故障处理、无负压补偿等功能。本系统采用和利时LM系列PLC作为系统控制器，并且通过LM系列PLC自带的RS232接口连接现场的触摸屏HT6720T，触摸屏程序具有系统参数设置、显示系统运行状态、查询系统报警记录等功能。为了便于用户查询控制系统的运行状况以及设置出口压力等参数，这里还用LM系列PLC自带的RS485接口连接了一个短信数传模块，用户可以通过手机随时查询水泵的运行状况以及设定管网的出口压力。
