全自动无塔供水设备阀门止回阀排气阀疏水器

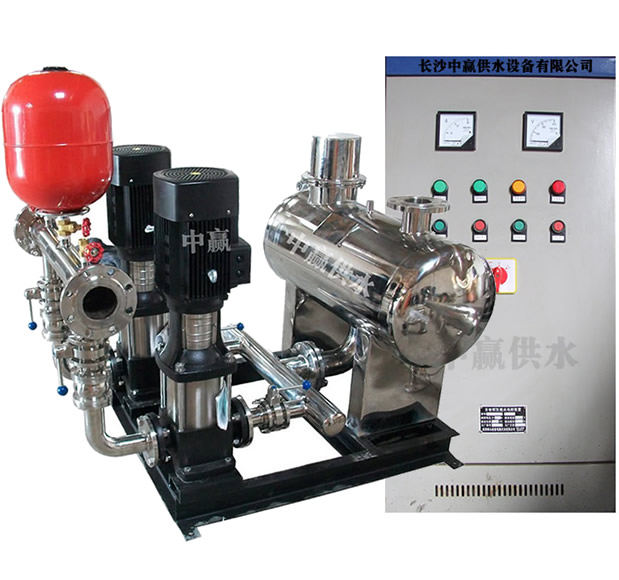

　　全自动无塔供水设备的阀门、止回阀、排气阀和疏水器 热水系统中为了方便使用。维护检修，需设置一些控制附件阀门或止回阀。阀门或止回阀的种类、型式在全自动无塔供水设备系统中已有介绍。热水系统中在选用时应考虑适用于介质温度的产品，同时应考虑使用安装方便、水头损失小、节水、性能可靠、防止水击的产品，常选用蝶阀、球阀等。另外其材质应与所选用的管材配合。 水在加热过程中会逸出原溶解于水中的气体和管网中热水汽化的气体，这些气体将引起噪声、振动。应及时加以排除。在上行下给式竹网中常利用设置自动排气阀或气体液体自动分离器等排除气体：自动排气阀的构造见图4. I5，自动排气阀的工作原理，大都是依靠水对浮体的浮力，通过杠杆机构的传动，使排气孔自动启闭，达到自动阻水排气的目的。当阀体内无气体时。水将浮体浮起。通过杠杆机构将排气孔关闭，而当气体从管道进入阀体后，气体将水面压下去。浮体浮力减小，浮体依靠自重下落，排气孔开启，使气体自动排出。气体排除后，水又将浮体浮起，排气孔重新关闭，如此连续运行，达到自动排气的目的。

      自动排气阀的选择应按管网的工作压力来确定排气孔径，当系统工作压力p-<2 x 105Pa时。应选用排气孔径d=2.5mm的阀座；当系统工作压力p为2x105-4x 105Pa时，应选用排气孔径d=1.6mm的阀座。 疏水器的作用是保证无塔供水设备中凝结水及时排放，同时又阻止蒸汽漏失，在蒸汽的凝结水管道。上应装设疏水器。疏水器根据其工作压力可分为低压和高压，热水系统中常采用高压疏水器。 疏水器的种类较多，但常用的有机械型吊桶式疏水器，如图4.16所示。热动力型圆盘式疏水器， 吊桶式疏水器的工作原理是：动作前吊桶下垂，阀孔开启，吊桶上的快速排气孔也开启。当凝结水进人后，吊桶内外的凝结水由阀孔排出：一旦蒸汽进入疏水器后。吊桶内的双金属片5受热膨胀而将吊桶上的孔眼4关闭。进人疏水器中的蒸汽愈多，吊桶内充汽也愈多，疏水器内逐渐增多的凝结水水位升高会浮起吊桶，关闭阀孔6，即阻止蒸汽和凝结水排出。随着吊桶内蒸汽散热而变为凝结水时。吊桶下落而开启阀孔排出凝结水。如此反复间歇性工作。 圆盘式疏水器的工作原理是：当过冷的凝水流人孔A时，靠圆盘形阀片上下的压差顶开阀片3.水经环形槽B.从向下开的小孔排出：由于凝水的比容几乎不变，凝水流动畅通，阀片常开，连续排水。当凝水带有蒸汽时，蒸汽在阀片下面从A孔经B槽流向出口，在通过阀片和阀座之间的狭窄通道时，压力下降，蒸汽比容急骤增大，阀片下面燕汽流速激增，造成阀片下面的静压下降。与此同时。蒸汽在B槽与出口孔处受阻，被迫从阀片和阀盖3之间的缝隙冲入阀片上部的控制室，动压转化为朴压。在控制室内形成比阀片下更高的压力，迅速将阀片向下关闭而阻汽。阀片关闭一段时间后，由于控制室内蒸汽凝结，压力下降，会使阀片瞬时开启。造成周期性漏汽。因此，圆盘式疏水器凝水先通过阀盖夹套再进人中心孔，以减缓控制室内蒸气凝结。 疏水器的选型应先计算出安装疏水器的前后压差及排水量等参数，然后按产品样本确定。同时应考虑当蒸汽的工作压力p <-0. 6 MPa时，可采用吊捅式疏水器；当蒸汽的工作压力p-<1.6 MPa，凝结水温度：握100℃时，可选用热动力式疏水器。
