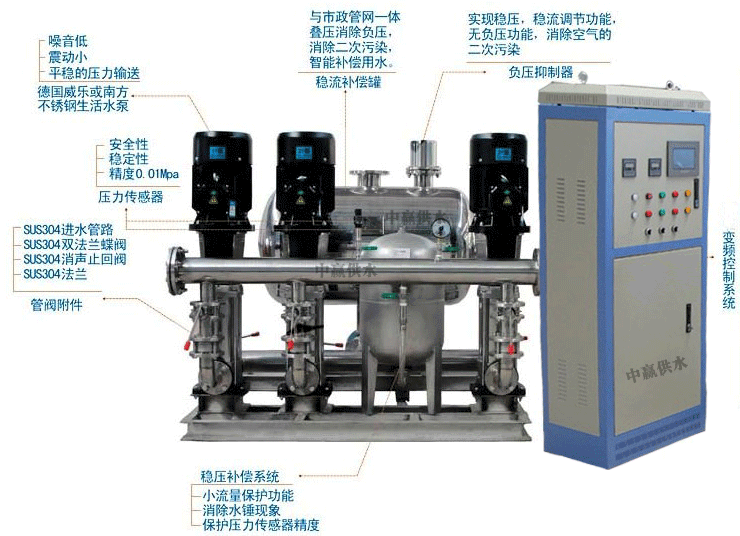

高层供水二次加压设备结构展示图

三种类型的高层供水二次加压设备大样图

      无负压变频供水设备大样图

      箱式变频恒压供水设备大样图

      箱式无负压供水设备大样图

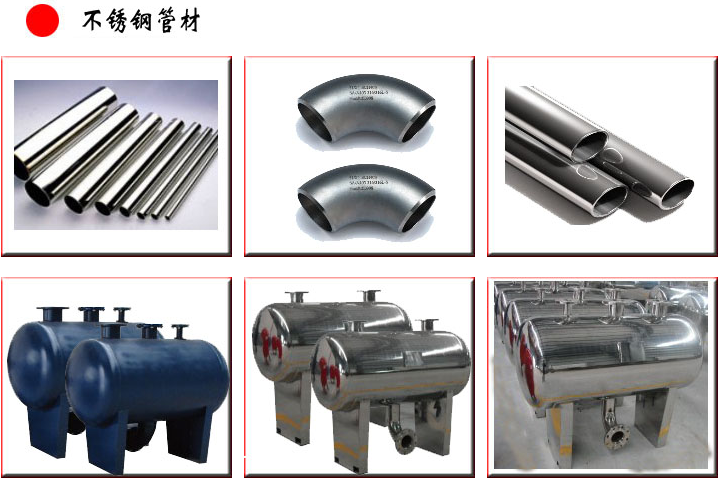

二次供水设备不锈钢配件

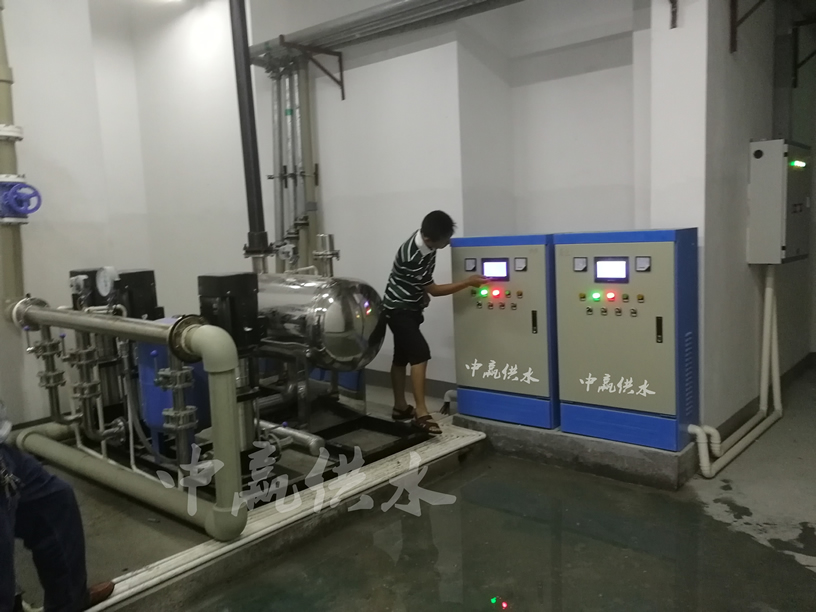

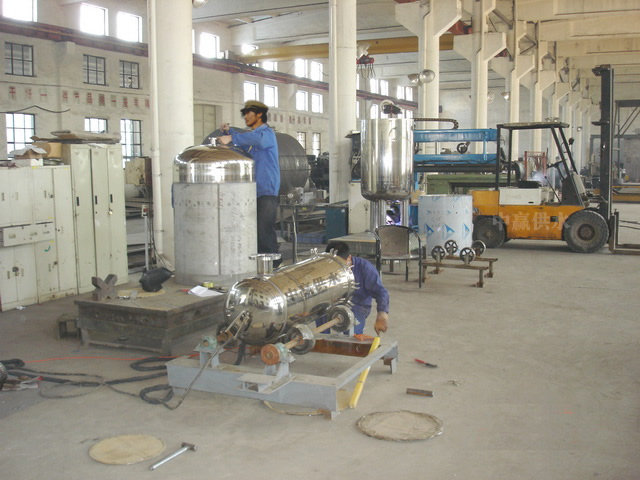

         长沙中赢供水设备有限公司工厂实录

为什么高层必须"二次加压供水"

    市政自来水管网的压力通常只能直供到3~6层左右。超过这个高度建筑的水压、水量需求，就必须由高层建筑小区自身再设一套储存、加压系统，经管道送到用户龙头—这就是高层供水二次加压设备，简称二次供水。

    高层供水二次加压设备是用来解决市政管网压力不足、无法直接满足高层用户用水需求的成套加压装置。一般市政管网压力可保障低层供水，当建筑楼层较高、用水量大或距离水厂较远时，就需要通过二次加压设备把水再次增压后送到用户端。

三种主流的二次供水类型：

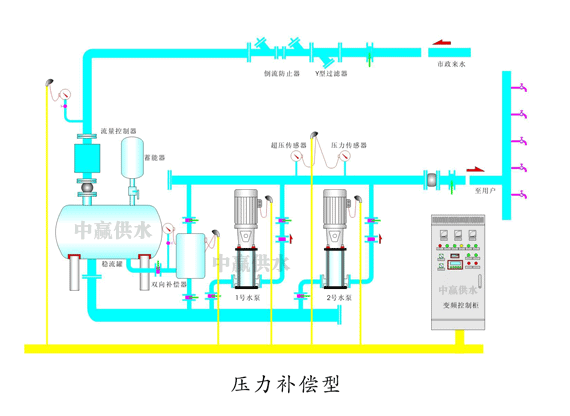

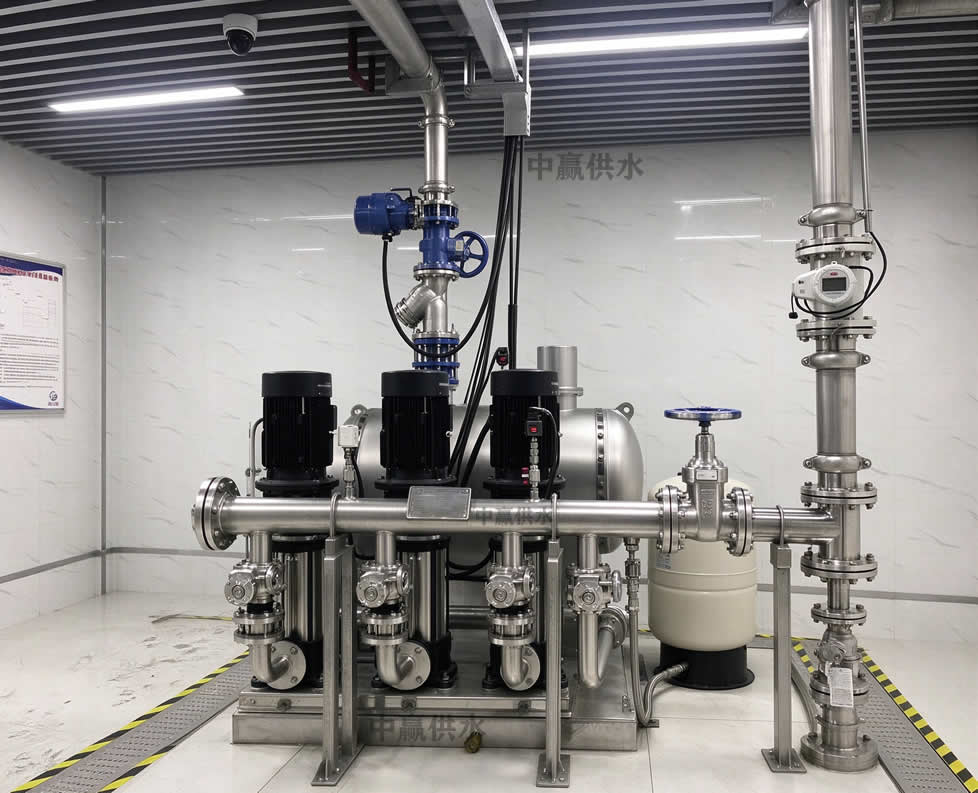

1. （管网叠压）无负压供水设备
    直接串接在市政管网上，不设大水箱，靠稳流补偿罐 + 真空抑制器 + 变频泵组工作：市政压力够用时水泵休眠、旁通直供，不足时"差多少补多少"叠加增压；一旦检测到进水压力可能使管网产生负压，真空抑制器进气破坏真空并停机保护。优点是全密闭无二次污染、占地仅2~5㎡、利用市政余压节电 20%~50%；缺点是市政停水即停供、无法储备消防水量。

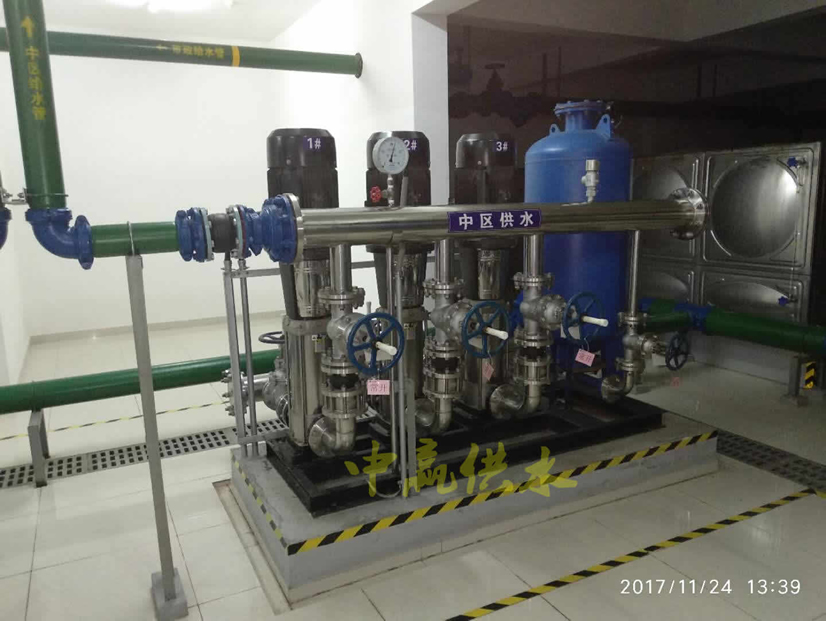

2. （水箱式）变频恒压供水设备
    市政水先进不锈钢水箱泄压储存，水泵从水箱取水，由变频器根据出水压力反馈调节转速，维持恒压输出。供水连续性、抗停水能力强，对市政条件要求低；代价是市政原有压力被"泄掉"、能耗偏高，且水箱需定期清洗消毒。

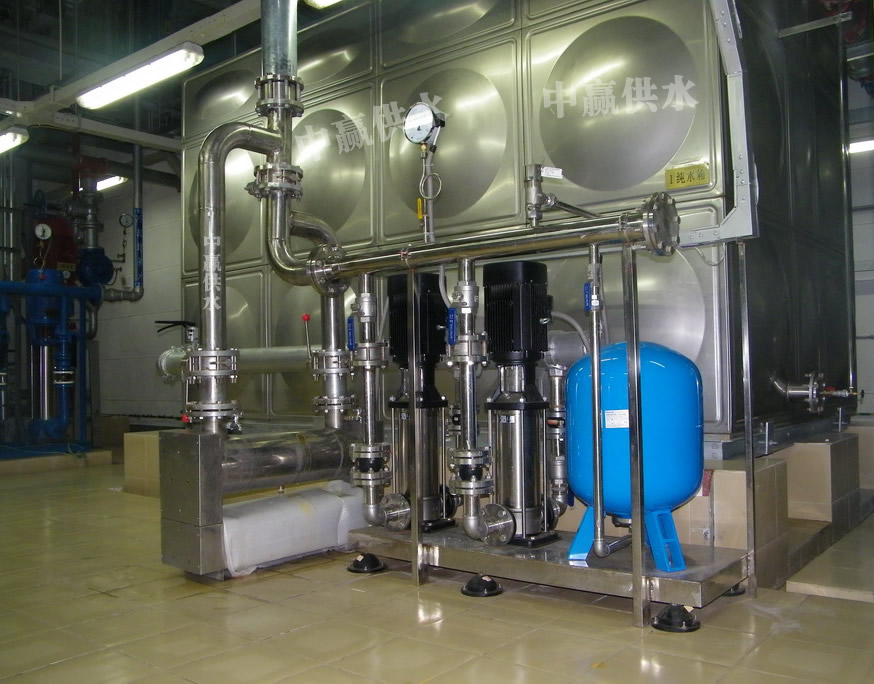

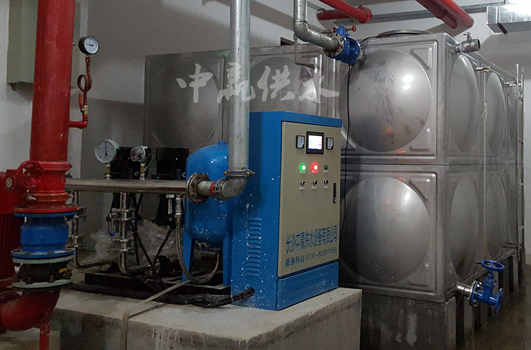

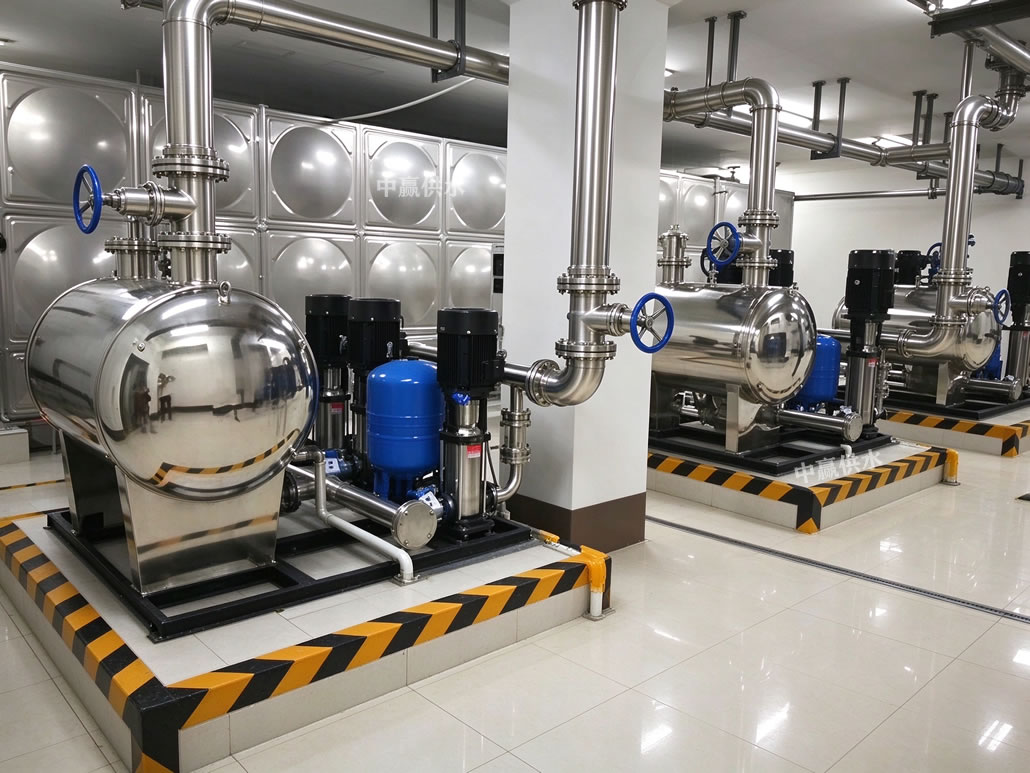

3. 箱式（无负压变频）供水设备

    不锈钢水箱+无负压供水设备+控制柜，储水与调蓄能力较强、造价低、故障率低，但水体停留时间长、污染风险与能耗相对较高，多见于老旧小区改造、工业园区。

高层供水二次加压设备技术参数（具体以定制参数为准）：

设计供水流量：Q=1～1000m³/h

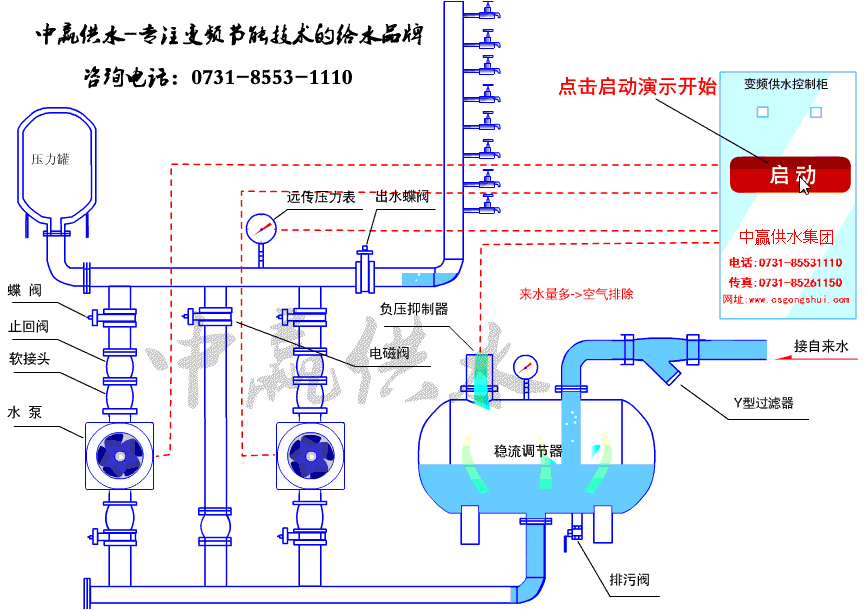

高层供水二次加压设备工作原理

      高层供水二次加压设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到相对压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又大限度的满足用户需求，降低供水能耗，实现供水系统较优运行。

高层供水二次加压设备优点：

    现代设备普遍具备自动启停、多泵交替轮换、故障自动切换备用泵、超高/超低液位报警、缺水停机保护等功能，泵房基本实现无人值守，日常运维人力成本低。
