中赢全自动无塔供水设备特点

中赢全自动无塔供水设备原理图

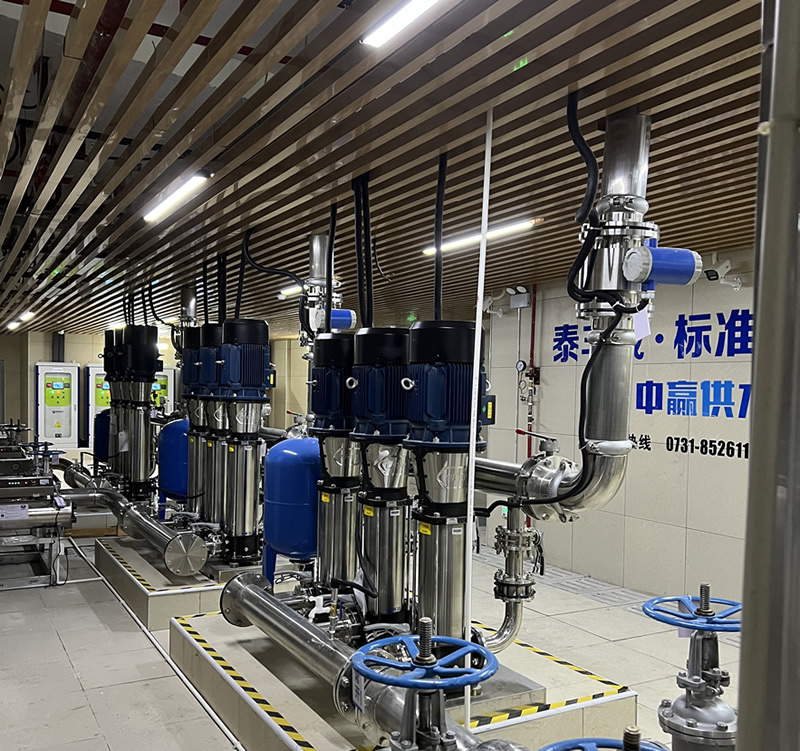

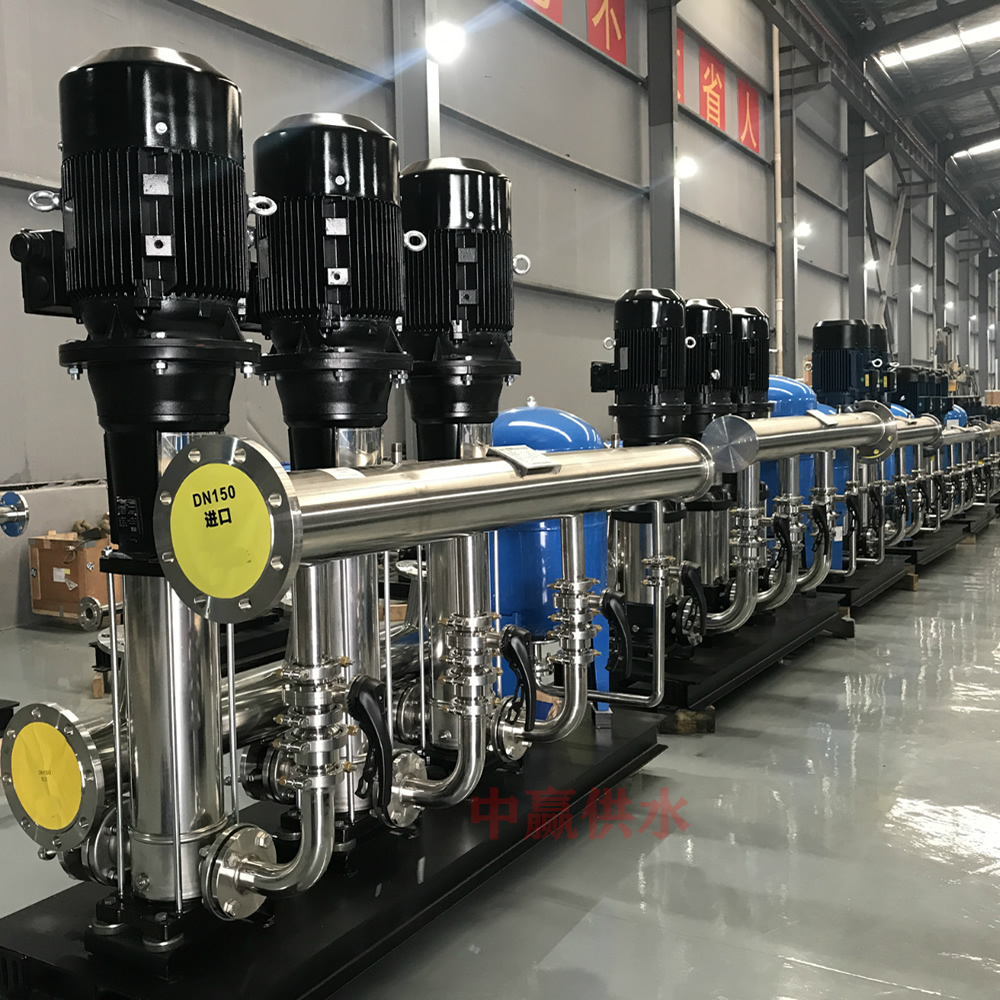

 中赢全自动无塔供水设备现场图片

全自动无塔供水设备泵房示意图



中赢无塔供水设备概述

　　无塔供水设备是将交流变频调速技术和微机控制技术应用于水泵自动控制设备之中，并与水泵机组相结合的机电一体化供水装置。其核心设备交流变频调速控制柜融合了微机控制变频调速技术，微机控制PID调节技术和微机可编程控制器等目前市场上先进技术。

　　中赢无塔供水设备依据供水管网中瞬时变化的压力和流量参数，自动改变水泵的台数和运行转速，实现恒压变量供水的闭环调节，从而达到提高公司质量和节能的目的。

中赢无塔供水设备选型说明

　　无塔供水设备主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。



1. 供水系统选用原则

　　（1）蓄水池容量应大于每小时较大供水量。



　　（2）水泵扬程应大于实际供水高度。



　　（3）水泵流量总和应大于实际较大供水量。



　　（4）变频控制柜选型：



　　用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

2. 变频器

　　根据工艺要求，建议配用ABB ACS600系列变频器。ACS 600系列变频器是ABB公司采用直接转矩控制（DTC）技术，结合诸多前进的生产制造工艺推出的高性能变频器。它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。



　　主要技术数据：



　　功率范围：2.2-3000kW



　　电源电压：380/400/415/440/460/480/500VAC 3相±10%；



　　电源频率：48-63Hz



　　控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。



　　连续负载能力：150% In，每10分钟允许1分钟



　　串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。



　　保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠/过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。



　　外型结构紧凑，安装方便。产品经过多种电气规范认证，符合GE、UL及质量认证体系ISO9001和ISO4001等。



　　变频器特别的直接转矩控制（DTC）功能是目前较好的电机控制方式，它可以对所有交流电机的核心变量进行直接控制，无需速度反馈就可以实现电机速度和转矩的控制。



　　ACS600变频器内置PID、PFC、预磁通等八种应用宏，只需选择需要的应用宏，相应的所有参数都自动设置，输入输出端子也将自动配置，这些预设的应用宏配置大大节约了调试时间，减少出错。

3. 可编程序控制器

　　PLC建议采用西门子S7-200型。SIMATIC S7-200 可编程序控制器是模块化中小型PLC系统，能满足中等性能要求的应用；大范围的各种功能模块可以非常好的满足和适应自动控制任务，各种单独的模块之泛组合以用于扩展；简单实用的分散式结构和多界面网络能力，使得应用十分灵活；方便用户和简易的无风扇设计；当控制任务增加时，可以自由扩展；大范围的集成功能使得它的功能非常强劲。



　　多种的性能递增的CPU和丰富的且带有许多方便功能的I/O扩展模块，使用户可以根据实际应用选择合适的模块。当任务规模扩大，可随时使用附加模块对PLC进行扩展。



中赢全自动无塔供水设备参数

控制方式：变频控制

安装场所：室内

温度环境：+5℃—+40℃

输送液体：清水

液体温度：0℃—+70℃

最高使用压力：20kg/cm3

最小吸入压力：0.2kg/cm3

允许吸入压力：受到高使用压力限制

水泵：立式/卧式多级离心泵

水泵组合台数：2---6台

电源：三湘×220/330V×50HZ

吸入、输出管：不锈钢钢管

中赢无塔供水设备工作原理

　　无塔供水设备的基本工作原理是根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。当用户用水量小于一台水泵出水量是，系统根据用水量变化有一台水泵变频调速运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调速运行，当用水量小于两台泵出水量时，能自动停止一台或二台泵运行。在整个运行过程中，始终保持系统恒压不变，使水泵始终工作在高校区，既保证用户恒压供水，又节省电能。设备不需配备专职操作人员。
