单相电机的电容起什么作用

    电容是用来分相的，目的是使两个饶组中的电流产生近于90゜的相位差，以产生旋转磁场。三相电中，每两相之间的电流本身就有相位差，不用分相。 单相电机一般有两个绕组,主绕组,和副绕组。

     线路串电容,可以使电流落后电压90゜,单相电机的电容一般是串联在副绕组上的,这样就能使副绕组的电流和主绕组的电流产生90゜的相位差，这样在电机的定子和转子之间就有了旋转转矩，电机就能旋转了。

    电容量变小可能会使电机转速变慢，并联一个电容就能解决问题。

    该电容为剖相电容!因交流电机转子运转是靠交变旋转磁场推动的,而交变旋转磁场是靠差相交流电产生的!单相电机只有一相电,无相差,故无法产生旋转磁场!电机转子无启动转距!   在另一绕组上并接电容后因电容两端的电压与充电电流滞后90度,因而另一相里就有了与原相错落或提前90度的裂相电流!交变旋转磁场就此产生!电机就有了启动转距!

怎么计算单项电机的起动电容和运转电容

运行电容容量C=120000*I/2.4*f*U*cosφ

 式中：I为电流；f为频率；U为电压；cosφ为功率因数取0.5～0.7。

运行电容工作电压大于或等于（2～2.3）U。 起动电容容量=（1.5～2.5）运行电容容量。

起动电容工作电压大于或等于1.42 U。

(工作时电容两端电压为311V时为最佳) 工作电容按每100W1-4UF.启动电容是工作电容4-10倍(电动机要求启动转距大取大值).  经验数据,如果你的电机不超过200W,启动电容不会超过100uF,如果运转电容,你可以选择几个数值通电试验,看哪一个电容的容量下整机电流最小,则该电容的容量就是最佳数值.)  单相分相电机电容器的容量可以用经验公式C=35000I/2PUfcos&算出  如；I=250W/220V=1.2A   C=35000x1.2/2x1x50x220X0.8=24uf

220V交流单相电机起动方式大概分一下几种：

    第一种，分相起动式，如图所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇，空调风扇电动机，洗衣机等电机。

　　第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

　　第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子

　　带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

　　电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

　　正反转控制：

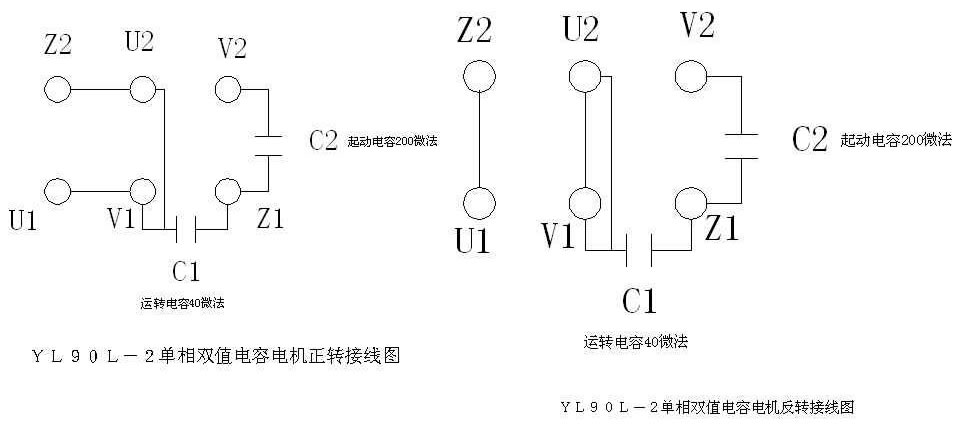

　　图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。
