恒压变频供水设备最大流量计算及选型建议
恒压变频供水设备最大流量计算及选型建议
1、恒压变频供水设备选型概述
如果所选设备不是用于清水增压，则必须考虑以下因素可能对设备增压泵所产生的影响，如果用于生活供水增压，则无需考虑本条目下的影响因素。
1.1、介质的特性：介质比重、粘度、腐蚀性、卫生等级要求等。与水同体积的高比重液体应加大电机功率，粘度较大的液体应选择浓浆泵或杂质泵输送，具有酸碱腐蚀性液体应选择不锈钢材质，某些盐溶液应选择铜或者其他合金或聚合物材质泵，卫生等级要求较高的应选择抛光处理的不锈钢材质泵。
1.2、介质中所含固体的颗粒直径、含量多少等。含杂质的液体应该选择杂质泵或污水泵输送
1.3、介质温度：较高温度的介质应该用带有冷却设备的热水泵输送。
1.4、所需要的流量。一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。小区供水泵流量选择需要根据住户数来计算，详见设备最大每小时流量计算。
1.5、压力：吸水池压力，排水池压力，管道系统中的压力降(扬程损失)。填料密封的泵不适合用于吸水口本身有压力的场合。
1.6、管道系统数据：管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等。在设计布置管道时，应注意如下事项：
①、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。因此应从技术和经济的角度综合考虑。
②、排出管及其管接头应考虑所能承受的最大压力。
③、管道布置应尽可能布置成直管，尽量减小管道中的附件和尽量缩小管道长度，必须转弯的时候，弯头的弯曲半径应该是管道直径的3～5倍，角度尽可能大于90℃。
④、泵的排出侧必须装设阀门(球阀或截止阀等)和逆止阀。阀门用来调节泵的工况点，逆止阀在液体倒流时可防止泵反转，并使泵避免水锤的打击。(当液体倒流时，会产生巨大的反向压力，使泵损坏)
2、恒压变频供水设备相关计算
2.1设备加压泵流量及扬程计算
2.1.1.设备最大每小时流量Q(m3/h)的确定
Q= 【（m×q）/1000t】×K
Q即：最大每小时流量(m3/h)
K—变化系数(一般为1.5-2.5)
q—用水标准(华南一般采用300升/人.日;高级住宅采用400升/人.日)
t—用水时间(一般采用12小时/日)
m—用水人数(一般一户按4-5人计算)
1000—升与m3/h之间的单位换算率

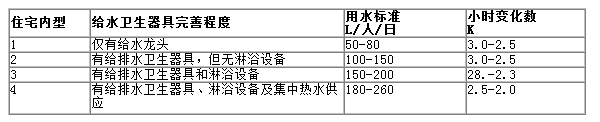

附：居民用水标准表
2.1.2设备额定扬程H(m)的确定
建筑层数：1，2，3，4，5，6，7，8，9...
最低水压：15，19，23，27，31，35，39，43...每增加一层扬程增加4米
说明：建筑物所需有效供水压力减除市政供水或外来水压即为设备的扬程。
2.1.3验证所选水泵流量是否高于市政供水量
根据流量计算公式：Q=（π×r）2 ×V
按照GB50015-2003《国家建筑给排水设计规范》要求，生活给水管道的水流速取1.0-1.5m/s。
市政供水小时流量必须大于小区每小时所需流量，否则不建议选择无负压供水设备。
3、恒压变频供水设备型建言
目前主流市面主流供水设备分三大类：高位水池供水、气压供水、变频调速供水。高位水池供水是一种最原始的自上而下供水方式，其结构最为简单，成本也是三种供水设备中最低的一种。但由于采用自上而下靠重力加压，水压较小，不适合较多住户的小区使用，此类供水设备目前基本淘汰。气压式供水方式除了消防供水或工地临时供水等，基本也属于淘汰型产品；变频调速供水分为普通变频供水和无负压变频供水两种，普通变频供水是一种需要水池或水箱的变频调速恒压供水设备，该类型设备适用于自来水不稳定或没有自来水供水的场合；无负压变频调速供水设备是一种新型的清洁卫生、高效节能的变频调速供水方式，也被业界称为管网叠压供水。它无需建立水池，直接连接在市政自来水管道上并充分利用自来水原有压力，同样供水需求的情况，无负压变频供水可选择功率较小的水泵及控制设备，节约了大量的电能和设备投资，其节能效果可达50%以上。推荐市政自来水供水稳定场合使用无负压变频供水设备。
