按需运行,节能30-60%

中赢供水

罐式无负压供水设备(稳流罐,一拖二,一控二,变频运行)
「产品优势」罐式无负压供水设备无负压供水方式取消了传统供水方式要的蓄水池,节省了建筑供水系统一次性投资,使自来供水厂到用户水龙头成为一个密闭系统,罐式无负压给水设备完全避免了来自外界的二次污染,并使得市政管网的剩余压力得到直接利用,近年已经在国内很多大中城市推广应用,
  • 产品特点
  • 产品参数
  • 工作原理
  • 产品优点

罐式无负压供水设备

罐式无负压供水设备功能

罐式无负压供水设备优点

罐式无负压供水设备特点


中赢罐式无负压供水设备原理图

中赢罐式无负压供水设备,罐式无负压给水设备

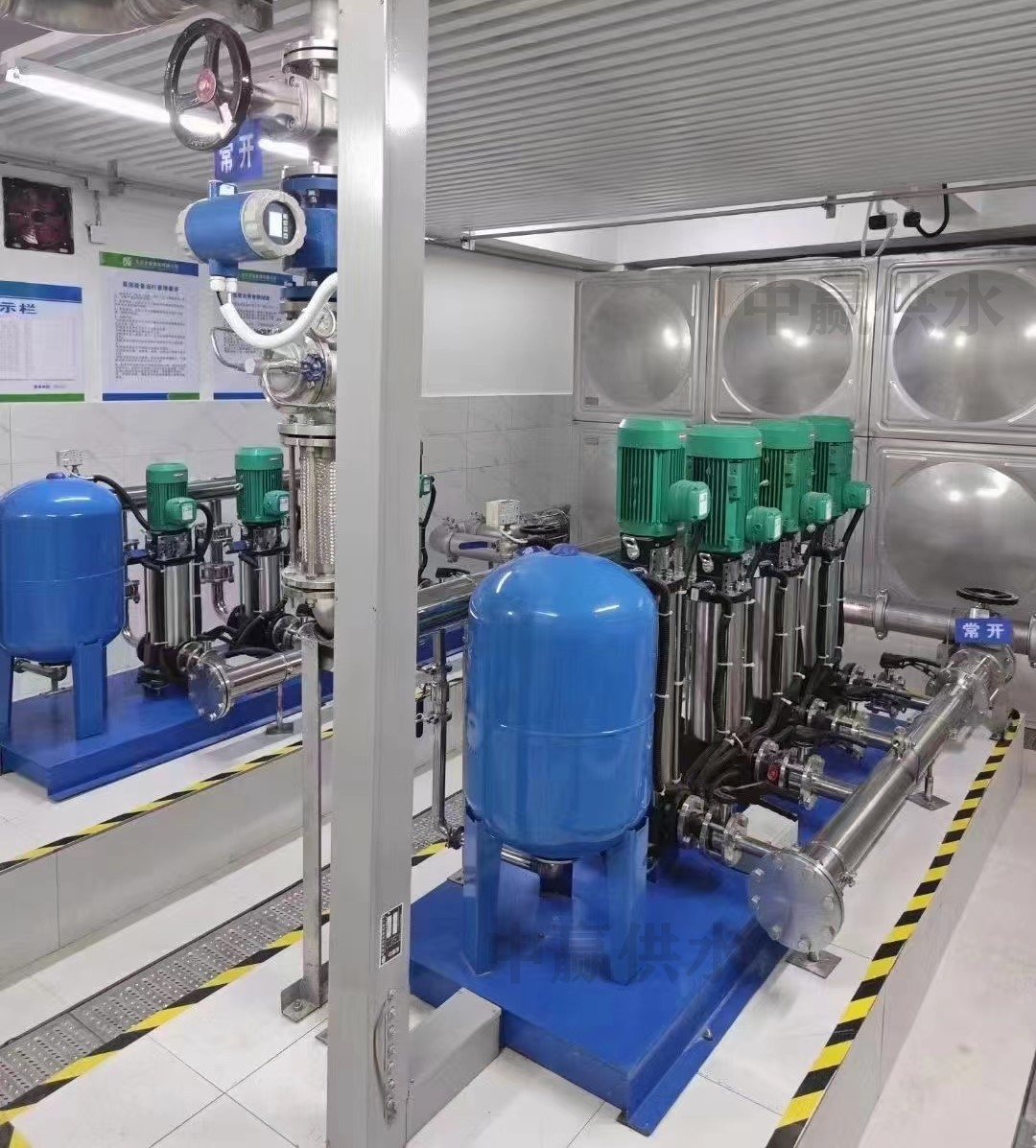

 中赢罐式无负压供水设备现场图片

中赢罐式无负压供水设备,罐式无负压给水设备

罐式无负压供水设备结构图

中赢罐式无负压供水设备,罐式无负压给水设备

罐式无负压供水设备安装调试完毕,正常运行

中赢罐式无负压供水设备,罐式无负压给水设备

中赢罐式无负压供水设备

中赢罐式无负压供水设备,罐式无负压给水设备

罐式无负压供水设备不锈钢配件

中赢罐式无负压供水设备,罐式无负压给水设备

中赢罐式无负压供水设备价格优惠,一控三设备

中赢罐式无负压供水设备,罐式无负压给水设备

中赢罐式无负压供水设备等待调试

中赢罐式无负压供水设备,罐式无负压给水设备

地下室罐式无负压供水设备正常运行

中赢无负压变频供水设备

长沙中赢供水设备有限公司远程监控室

中赢罐式无负压供水设备,罐式无负压给水设备

中赢罐式无负压供水设备工厂实况

中赢罐式无负压供水设备,罐式无负压给水设备


罐式无负压供水设备概述:

    为了解决传统生活供水系统中,设备二次供水过程中的污染问题和水泵的直接接入自来水管网产生的负压问题,我单位创新研制开发了一代“中赢罐式无负压供水设备”。该设备不但解决了地下水池的二次污染问题,还可以和纯净水设备配套,直接作为饮用水的增压设备,可以在任何一个需要管网增压的供水系统中使用。


中赢罐式无负压供水设备工作过程:

1、 管网压力高于或等于用户压力时

     当自来水压力高于用户使用压力时,旁路止回阀导通,由自来水直接供给用户用水。

     用户压力高于或等于设定压力,变频设备不运行,水泵处于停机状态。

2、 管网压力低于用户压力时

     变频设备开始运行,水泵处于开始运转。

 A、 管网流量大于等于用户用水量时

    若流量调节器内有空气则压力升高,又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水,以备下次用水高峰时期使用。当流量调节器内蓄满水后,安装在流量调节器顶的负压抑制器自动关闭,防止溢流。流量调节器内压力恢复至自来水管网压力。

    若流量调节器内没有空气,流量调节器内压力保持自来水管网压力。

    水泵提升压力为用户用水压力与管网压力之差。

    即水泵提供扬程 = 用户用水压力—管网压力

 B、 管网流量小于用户用水量时

    流量调节器压力降低,当流量调节器内压力低于一个大气压时,安装在流量调节器顶的负压抑制器自动打开,使气体进入流量调节器内,消除负压。流量调节器内压力降为零。流量调节器内的水与自来水的流入水共同提供给用户用水。流量调节器内储备水补偿的是用户用水与管网流量之差。

    水泵提升压力为用户水压力。



中赢罐式无负压供水设备选型说明:

    本单位产品主要采用不锈钢材质的流量调节器。选型是根据自来水量(由自来水管径,压力进水管长度等条件确定)、顾客实际用水量、建筑物高度等数据来确定的。我单位提供的选型参数标准遵循以下原则:

1) 表中的流量均按实际用水量设计,设备型号为常用推荐型号,也可根据顾客实际情况和特殊要求另行设计。

2) 设备的流量不包括备用泵流量,表中的水泵均有一台备用泵。

3) 表中所推荐的流量调节器规格是按照自来水满足用户要求的情况下常规的型号,如果自来水管径很细或压力很低,进水量不能满足用水高峰的要求,需要重新计算流量调节器的容积,推荐公式如下:

                   V容积=(Q出- Q进)△t

                   Q进—用水高峰期的自来水进水量(m3/h)

                   Q出—用水高峰期的顾客用水量(m3/h)

                   △t—用水高峰期的持续时间(h)



中赢罐式无负压供水设备订货须知:

  1、 顾客可根据我单位提供的样本,自行选择设备型号,本产品成套提供。

  2、 也可由顾客提供详细的工程参数,由本单位根据实际情况另行设计和供货。

  3、 设备中水泵优先推荐丹麦格兰富水泵,也可根据客户要求选用其它型号水泵。

  4、 设备常规供货范围:从流量调节器进口的法兰带螺栓到水泵出水管两侧法兰带螺栓,包括流量调节器进水口前自来水管道的蝶式阀门,出水管路的蝶式阀门、远传压力表,控制柜及设备控制有关的信号线、10米以内的电机动力线。


罐式无负压供水设备参数


功率范围:1.8-3000kW

电源电压:380/400/415/440/460/480/500VAC 3相±10%
电源频率:35-50Hz
控制连接:2个可编程的模拟输入(AI);1个可编程的模拟输出(AO);5个可编程的数字输入(DI);2个可编程的数字输出(DO)。
连续负载能力:150% In,每10分钟允许1分钟
串行通讯能力:标准的RS485接口可使变频器方便地与计算机连接。

保护特性:过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠/过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。


中赢罐式无负压供水设备工作原理:

 1、 微机设定给水泵工作压力,即用户用水压力。生活给水时,设备运行在低压变频状态,由变频器时刻监控管网压力,对反馈值和设定值进行运算和比较计算。若管网压力高于用户所需压力(设定压力)则自动减少输出频率,从而使水泵转速减少,出水量减少。若管网压力低于用户所需压力(设定压力)则自动增加输出频率,从而使水泵转速增加,出水量增加,当一台水泵运行满足不了用户需要时,其它水泵自动投入运行以保障用户的使用压力。

 2、 当自来水管网的压力升高达到用户使用压力时候,变频器经过一段延时后便降低转速直到停机,只有当压力降到某一设定压力值时,变频器才能重新开始工作。变频泵组的工作只是满足用户的水压力与管网压力之差,大大节约了电能。

 3、 当流量调节器内压力低于一个大气压时,安装在流量调节器顶的负压抑制器自动打开,使气体进入流量调节气内,消除负压。当流量调节器内压力升高时,又可以将多余的气体排出流量调节器外,使流量调节器内蓄满水,以备下次用水高峰期时使用。当流量调节器内蓄满水后,安装在流量调节器顶的负压抑制器自动关闭,防止溢流。


中赢罐式无负压供水设备特点:

1、节电节能:
    采用变频技术使水泵进行软启动,避免了设备对电网的电流冲击;同时因实现恒压控制,也避免了对管网的冲击,延长了管路及阀门的寿命。传统的水池二次加压供水方式将自来水放入水池,使原有的自来水压力释放为零,浪费了自来水的原有的压力能。本设备利用调节装置与自来水管网连接可充分利用管网压力能,节电可达到50%-90%。

2、 消除了地下水池的二次污染:
    传统的水池二次加压供水方式将自来水放入水池,水池的水易于被脏物甚至动物尸体所污染,尤其在夏天易产生藻类或滋生蚊虫,直接影响到身体健康。该设备利用调节装置采用封闭式供水方式,消除了二次污染。

3、 节水、减少事故隐患:
    由于设备采用全封闭结构,避免了渗、跑、冒、滴、漏等现象的发生;没有水箱又节约了消毒清洗用水。

4、 采用PID闭环调节,恒压精度高,水压波动小。

5、 节省投资,减少占地,安装、使用、检修方便:
    建造水池(或水箱),工程总投资大,并且使用过程中要定期清洗,不但增加了工程的总投资,还增加了日常的维护费用。该设备利用调节装置供水,节省投资,减少占地,根据用户的现场情况可采用立式或卧式不同的安装方式,检修方便。

6、 自动化程度高,运行可靠,管理方便。

7、 具有过载、短路、过流、欠水、超压等各种自动保护功能。
