自上世纪末，城市高楼迅猛崛起、参差林立。二次增压供水又成为新世纪人们的又一课题。传统供水的方式，普遍存在耗能、水质污染重、泵房占地面积大、设备噪音大、检修率高、水压不稳定。中赢供水针对此种情形，专门组织科研人员，成立了一支从调研、客访到建档和设计的快速反应队伍。两年来经我司改造了180多个传统供水，平均节电70%以上，每月节电基本在千度以上。
一、变频供水节能原理
无负压与传统供水设备优缺点对比
| 传统设计：普通变频供水设备 |
HBW无负压供水设备 |
|
| 供水方式 |
普通的供水设备如果直接串接到自来水管道上，工作时会有吸程，使自来水管网产生负压，如果大面积使用就会出现抢水现象，使整个城市给水出现混乱。于是人们采用修不锈钢水箱或设置水池的给水方式二次加压给水，自来水全部放入不锈钢水箱或水池中，再二次加压给水。 |
采用真空抑制技术，使给水设备与自来水管网直接串接，不产生负压，不用建水池,设水箱。 |
| 供水质量 |
纯净的自来水全部放入水池中，各种脏物极易进入水池，严重污染水源，尤其夏天，水极易变质、变味，影响用户的身体健康。 |
纯净的自来水经加压后直接供到住户，稳流补偿器采用SUS304不锈钢材质，密封连接，不产生任何污染，用户可以喝到符合卫生标准的饮用水。 |
| 节水 |
水箱的渗、跑、冒、滴、漏现象严重，大量的水白白流失。水箱还需定期消毒冲洗，耗费一定的水资源。 |
全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，取消水箱，节约了消毒冲洗用水。经过对8个地区105家顾客调查测算，综合节水可达13％以上。 |
| 节能情况 |
自来水过来的水全部放入水箱，原有的压力全部变为零，再从零开始加压供水，自来水原有压力白白浪费。这种给水方式能耗大，设备运行费用高，使用不经济。 |
因与自来水管网直接串接 ，可以充分利用自来水管网的原有压力，在微机控制下，根据自来水的压力来调节电机的转数，只对自来水的进水压力和出水压力的差进行补压。设备大部分时间在较低频率下运行，耗电量少。采用节能公司独特的优化变频技术，进一步节能，综合节能一般可达20％－90％。 |
| 投资分析 |
设水池，设备占地面积大，工程总投资大；水质污染严重，需用净化设备；需定期清洗，增添日常维护管理费用。 |
取消水池，可减少大量的工程投资；使用该设备水质无二次污染，不需要安装净化水设备，进一步节省投资；无日常清洗维护费用；充分利用了自来水管网原有压力，节约日常用电开支。 |
无负压供水设备泵房内示意图
中赢无负压供水设备特点
中赢无负压供水设备原理图

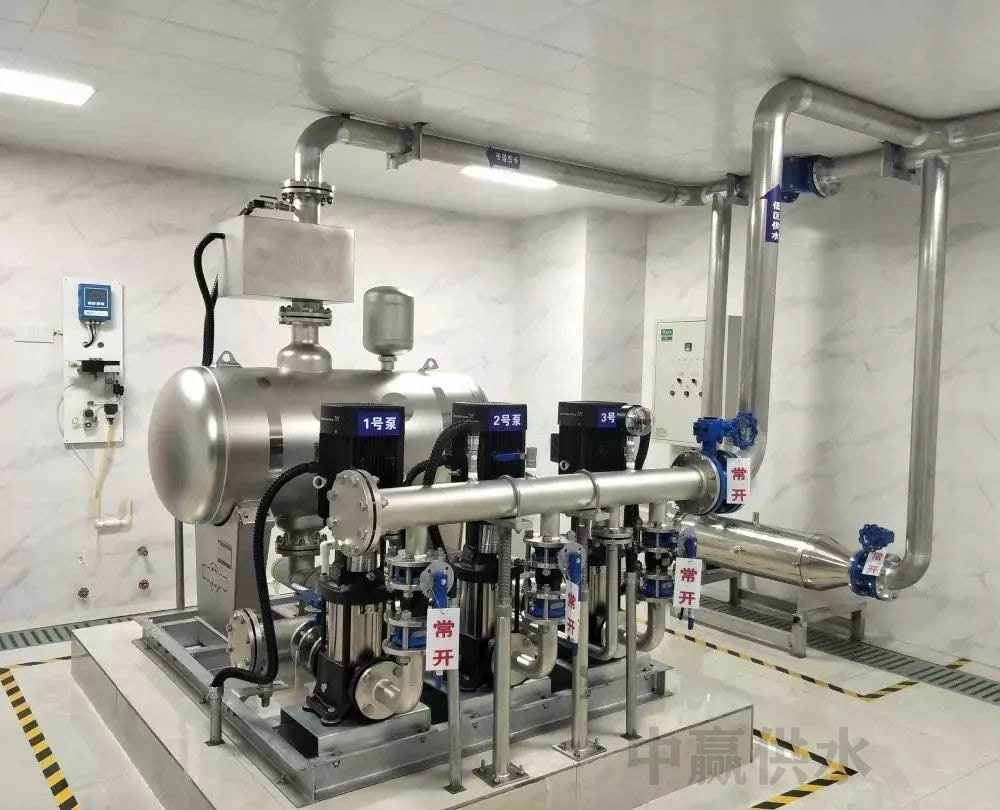

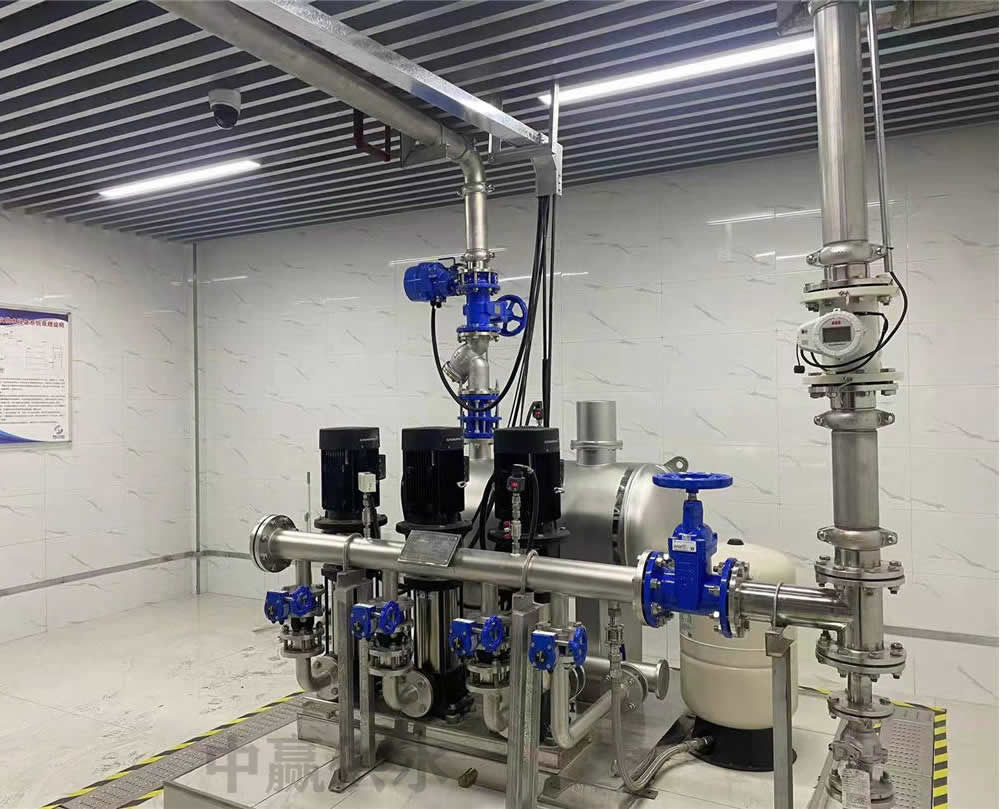

中赢无负压供水设备现场图片
运行费用及投资对比分析
运行费用分析
传统设计供水方式：将自来水放入生活水箱，再用变频设备加压向各用水点供水，该供水方式存在着自来水原有供水压力被白白浪费，而且水箱存在着严重的二次污染。传统设计方案中所设置的水箱需定期清洗（扫）和处理，按广东省的城市供水条例规定，水箱应每季度清洗一次。同时，因为水箱不是全密封结构，在管理上还存在着对供水安全的担忧，并需要相应增加必要的安全防护措施费用。
而HBW无负压供水设备与自来水输水管网直接串接，可以充分利用自来水管网原有的压力；采用节能智能变频控制技术，设备的电机泵在微机控制下，根据自来水的压力来调节电机的转速，只对自来水的进水压力和所需压力的差进行补压，不做无用功,节能效果显著，与传统设计的采用常规继电接触器控制的给水设备相比，节电可达20%～60%以上。其节能分析如下：
1、节能分析：
选用HBW型无负压供水设备可充分利用自来水管网原有的压力，在此基础上差多少，补多少。该工程自来水市政管网用水平均时的供水压力为0.25Mpa，水流进入地下室供水设备自来水压力约有0.3 Mpa.在充分利用自来水压力后，综合节能大约在40%左右，对此工程而言，加压部分日用水量按600m3计算，
节能分析如下：水泵电耗：W =γQ H /η
式中：γ—— 水的容重，9.8kN/m3 ； Q —— 流量， m3/s ；
H —— 水被提升的高度，m ； η—— 水泵机组的效率。
水泵机组的效率为η=η泵×η传×η电=0.82×0.95×0.9=0.70
其中：η泵为水泵效率；η传为传动效率；η电为电机效率。
结论：采用无负压供水方式与传统供水方式相比，每天可节省水泵耗电为:W2=9.8kN/m3×960m3×30m/（3600×0.70）≈112Kw•h。
每度电费按照0.9元计，每年可节省电费约：112Kw•h×0.9元/ Kw•h×365≈3.68万元。
2、水箱清洗费用：
按有关规定，每年需清洗四次以上，需要大量的人力物力，造成不必要的资源浪费，清洗一次还需停水半天，给生活带来不便。选用HBW供水设备可节省清洗费用约△E≈1.2万元/年;
3、管理及维护费用：
HBW无负压供水设备，采用全自动运行，不需专人值守，在系统设定的供水压力下，全智能运行，水泵自动切换，设备质量可靠，维护管理运行极为简单方便。仅此一项选用HBW无负压供水设备可节省维护费用1.20万元/年+人工费用2.40万元/年=3.6万元/年；
综上所述：采用HBW无负压供水设备与传统供水方式相比，每年可节省运行
管理费用约在8.48万左右。按照设备寿命25年计算，可节约运行管理费用212万元。
原设计供水系统投资情况分析
1、就本工程而言，按照原设计：
①、1个不锈钢水箱容积共45立方；
②、1套变频供水设备；
③、1套消毒设备；（按照规范）
④、水箱配套设施；
2、原设计投资分析
⑴、水箱价格按1500元/m3估算按照标准生活水箱需SUS304不锈钢，则水箱需投资约1500元/m3×150m3=22.5万元；
⑵、因自来水水质二次污染而加设紫外线臭氧一体化消毒设备，需投资消毒设备1套，总费用约3万元；
⑶、如采用1套变频给水设备，按照中档配置，设备投资大约在30万元以上；
⑷、可以省掉水箱浮球阀及配套阀门，包括管道及施工费用，总计约2.5万元。同时省掉浮球阀杜了跑水现象；
①、1个不锈钢水箱容积共45立方；
②、1套变频供水设备；
③、1套消毒设备；（按照规范）
④、水箱配套设施；
2、原设计投资分析
⑴、水箱价格按1500元/m3估算按照标准生活水箱需SUS304不锈钢，则水箱需投资约1500元/m3×150m3=22.5万元；
⑵、因自来水水质二次污染而加设紫外线臭氧一体化消毒设备，需投资消毒设备1套，总费用约3万元；
⑶、如采用1套变频给水设备，按照中档配置，设备投资大约在30万元以上；
⑷、可以省掉水箱浮球阀及配套阀门，包括管道及施工费用，总计约2.5万元。同时省掉浮球阀杜了跑水现象；
选用无负压设备直接增加的收益
⑴、环保方面
可以杜了二次污染，保障供水的安全。防止鼠、蚊虫以及防止有人投毒破坏。
⑵、节水方面
选用HBW无负压供水设备采用全密闭结构系统，防治了有水池水箱的跑、冒、滴、漏等浪费水资源的现象，同时也节省了定期清洗而造成对水资源的浪费。通过对8个地区105家用户进行比较，节水可达5%-13%以上，这样无形中又节省了投资成本。
可以杜了二次污染，保障供水的安全。防止鼠、蚊虫以及防止有人投毒破坏。
⑵、节水方面
选用HBW无负压供水设备采用全密闭结构系统，防治了有水池水箱的跑、冒、滴、漏等浪费水资源的现象，同时也节省了定期清洗而造成对水资源的浪费。通过对8个地区105家用户进行比较，节水可达5%-13%以上，这样无形中又节省了投资成本。
设计、施工及安装等方面
原设计供水方案设有水箱，相应地增加了供水系统中管路的复杂性和安装维护的不方便性，因为水箱需设有浮球阀、溢水，泄水管等复杂的管路系统。而采用无负压供水方案中减少了水箱等主要构筑物，简化了供水系统的设计和安装，并且大大缩短了安装工期。
综上所述：
采用普通的变频的供水系统，水箱和设备及配套设施投资大约在30万元左右；
C、结论
综上所述：选用HBW无负压供水设备与原设计的供水系统相比：
①、居民从此用上全程无二次污染的干净水，提高楼盘价值，增加间接效益；
②、原设计设备及附属设施综合投资约为35万元；
③、节省后期管理费用8.48万元/年，按照25年计算，可节约运行管理费用192万元；
中赢供水设备产品参数
控制方式：变频控制
安装场所：室内
温度环境：+5℃—+40℃输送液体：清水
液体温度：0℃—+70℃最高使用压力：20kg/cm3
最小吸入压力：0.2kg/cm3
允许吸入压力：受到最高使用压力限制
水泵：立式/卧式多级离心泵
水泵组合台数：2---6台
电源：三湘×220/330V×50HZ
吸入、输出管：不锈钢钢管
中赢直接对接自来水管设备原理图
中赢 对接 水箱或者水池、水井设备原理图
中赢 对接 自来水管和水池、水箱设备原理图
改造供水设备后的优点
1、无负压功能
设备与市政管网直接连接，设备工作时对管网不产生任何负压影响，通过设备的微机控制系统及稳流补偿系统与真空抑制系统的有效工作，时刻自动监测自动调节和适应，实现预压对吸程的自动补偿，从而可以消除水泵运行时产生负压及吸程影响，不会对市政管网及其周围用水户造成影响，也绝不会使管道中出现负压和随之而来的气囊、气阻、压力振荡、倒流及水锤等是危及管网安全或是产生隐患的重要因素。
2、现场手动/自动操作转换功能
设备为用户提供了多路操作方式，设备控制面板具备手动和自动控制方式，由控制面板上的“手动/自动”转换开关来选择。当选择自动操作，并将“启动、停止”转换开关扭至启动位置时，无须人为干预设备的运行，设备在微机的控制之下按照设定的程序全自动运行。在试验或以外情况时可以进行手动操作,用户可通过面板上的“启动X#泵”、“停止X#泵”按钮控制对应水泵的启动与停止（手动运行时压力不受限制，应注意观察实际出水压力与用户要求的差别，防止压力过高）。此外，设备还可以扩展到集群控制、远控、监控等多路控制方式，有效保障设备正常运行。
3、有水开机/无水停机功能
当市政管网水量不满足时，设备自动调整供水状况，改变设备运行曲线，进行真空抑制和稳流补偿，使用水状况与进水状况符合，当补偿量达到大时也即市政管网不能满足需要时，设备自动停机，防止因水源不足而造成设备的损坏。当市政管网恢复正常状态时，设备自动开机。
4、自动恒压功能
根据工程实际情况，可现场设定设备出水压力，控制系统运算速度快，时刻检测出水压力与设定压力相比较，自动调节，使出水压力非常恒定，恒定压力控制精度≤±0.01Mpa。设备可实现设备出水端压力采样、最不利用水点压力采样、供水管路中间任一点压力采样的恒压控制和分时段多恒压控制、变量变压控制等控制功能。
5、变频自动转换及定时交换功能
当一台水泵全速运转仍然不能满足用水情况时，设备自动控制其他水泵投入运行，并使水泵始终处于高效运行状态；当一台水泵长时间运行时，设备可以自动调控到其它水泵工作，有效调控水泵运行时间，使每一台水泵的利用率趋于均等，避免因水泵利用率不平衡而造成水泵的损坏，从而大大延长设备的使用寿命。
6、小流量停机保压功能
当设备在用水低峰期运行，实际用水量很小时，微机将检测到的信号进行处理，并迅速调整运行状态，直至设备小流量停机，实现停机零损耗。设备停止运行，通过储能机构维持压力，提高节能效果，保证用水需求，在流量加大时可以自动恢复运行状态。
7、管网自动补偿增压功能
设备与自来水管网直接串接，充分利用自来水管网原有压力。采用变频调速控制技术，对自来水的进水压力和出水设定压力的差进行补偿，充分利用市政管网压力，高效节能。
8、管网超压保护功能
对于高扬程的生活供水设备，设备出水口压力很高，为防止在市政管网压力不稳的的情况下造成管网超压而增加此功能，当设备处于自动运行状态时，管网压力超过设定的超压保护压力时设备语音报警“管网超压”并调整工作状态，促使管网压力不超高，有效保护用水管网的安全，避免在高层建筑中频繁出现的管网超压损坏现象。
9、泵无压定时巡检功能
在自动停机状态下，微机控制水泵定期自动巡检，巡检时间的长短可以自动调节，此功能可防止水泵长期不用而锈蚀的情况发生。
10、真空抑制预警功能
如设备在运行的过程出现缺水现象，真空抑制器首先监测到并向微机报警，微机将检测到的信号进行处理，补偿器预警指示灯亮，预先通知操作人员设备当前的进水量不足。
11、故障报警和处理功能
当设备在运行过程中，出现过流、过载、过压、缺相、过热、欠压等等不适合设备工作的情况时，设备能自动切转换到保护状态，以保护设备不受到损坏。同时设备自动跳过故障回路或水泵，投入其他回路或水泵，避免设备不必要的停机影响到用户用水，同时发出报警信号，通过近控、远控和现场控制进行现场或远程的故障处理。
12、远程监控监测功能
远程监控监测系统，是根据用户的需要开发研制的高新技术，现已成功应用到节能的供水设备中，共获得三项新型专利，通过该项技术，中赢公司可通过系统构建的网络，远程对用户设备进行24小时的监控检测，保障设备安全可靠地运行，从而将我们的服务理念更延伸了一步。通过该网络，节能公司可以及时发现设备存在的隐患，实现远程巡检，远程预警，远程控制，自动接收设备的报警，及时了解设备的运行状况，对于设备安全的、可靠的运行又多了一层保险，保证供水系统的安全性，可靠性，用户可放心使用。
13、变频器报警自动复位功能
变频器报警后，自动复位3次，且复位间隔时间递增。如果变频器复位3次后仍然不成功，则自动停机保护。
14、定时开关机功能（适用于间断供水的设备）
可以根据用户的要求，设备可以设定多组开机/关机时间控制，以实现用户不同的用水需求。
15、数据自动存储功能
设备具有数据自动存储功能，设备设有存储器，数据存储量大，具有1024KB的数据存储量，可以实时记录设备16384条的运行数据，便于历史数据的查看。可以记录2个月的数据量，并具有循环擦除记录的特点对运行时的参数进行自动跟踪存储，尤其对故障状态下的运行参数进行存储，设备可以自动存储5次以上的详细故障资料，根据运行情况自动调整参数，以便于维护检测。
16、运行状态显示功能
设备具有液晶中文显示功能，对设备的运行参数、设定功能等进行实时的跟踪显示，可以直观的显示运行状态，设备在报警保护状态时，显示器直接将报警保护内容在显示器中显示出来，通过显示器可以直接对设备进行操作和设定功能，方便管理和操作，使人与设备可以直接进行界面操作。显示器功能菜单丰富，操作简单，档次高。
17、语音报警功能
设备设有语音报警功能，设备在微机的控制下，对运行状态进行跟踪检测，对各种运行状态及在报警保护状态下的保护内容等进行语音提示，避免人为故障的产生，有效提高设备的使用与维护安全。语音报警和提示内容清晰，声音加长时间可在0秒～8分钟之间自主调整，并且采用数字电位器调节，声音大小可调。同时具有播放歌曲欣赏等功能，增加了整套设备的人性化和趣味性。
18、远程网络自动解析功能
设备具有远程网络自动解析功能，在设备运行状态下，该功能能够保障设备在监控中心进行远程监控，设备的各种运行参数可以自动进行解析，有效保障设备在无人值守状态下的运行安全。
19、抗干扰屏蔽功能
设备的控制系统设有抗干扰屏蔽功能，因设备为变频控制，变频控制过程中很容易产生高频辐射造成干扰，再有设备要求控制精度高，对外界的干扰敏感，所以设备设有以上功能以有效保护设备的正常运行要求。
20、多样化的通信功能
设备预留通讯接口多。一个RS232接口，二个RS485接口，可以用来连接远传监控，给用户预留监控接口，它们都使用标准的MODBUS通讯协议。满足用户多方面的监控需求。
21、集成有丰富的软件功能
如：定时段启动停止功能，数据记录系统功能，数据上传系统功能，水泵累计运行时间记录功能，故障泵自动跳过处理功能，自动有水开机无水停机功能等等。
